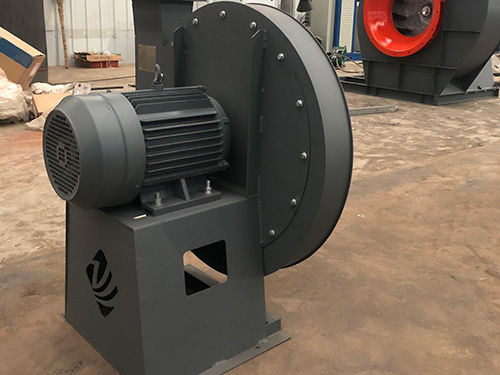

4-68-11.2C-75kw離心式風機

4-68-11.2C-75kw離心風扇的用途

4-68-11.2C-75kw離心風扇可用于一般工廠和大型建筑物的室內通風。即可用來輸入氣體，也可用來輸出氣體。輸送的氣體不得超過80度的空氣和其他不自燃的氣體，對人體性能穩定的氣體，對鋼材沒有腐蝕性的氣體，氣體內不得含有粘性物質，含有的灰塵和硬質粒子物不得超過150毫克。

4-68-11.2C-75kw離心風扇型號

本風扇通常為單吸入式，編號為NO2.8、3.15、3.55、4.5、5、6.3、8、10、12.5、20等12個編號。

4-68-11.2C-75kw離心風扇可制成右旋或左旋兩種類型，從馬達的一端正視，葉輪按順時針?lè)较蛐D(zhuǎn)稱為右旋風扇，逆時針為左旋風扇。

鼓風機的出口位置，用外殼的出口校正表示，左為0°、45°、90°、135°、180°、225°，共計6個角度。

鼓風機的傳動方式有a、b、c、d型4種。NO2.8-5采用A式傳動，以電機直聯傳動，風機的葉輪、機殼直接固定在電機軸和法蘭盤上（電機用D2/T2型）；NO6.3-12.5采用懸臂支承裝置，又分C式（皮帶傳動，皮帶輪在軸承外側）和D式（用聯軸器聯接傳動）兩種傳動方式，NO16,20采用B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。

4-68-11.2C-75kw離心式風機結構特點

4-68-11.2C-75kw離心式風機的NO2.8-5主要由葉輪，機殼，進風口等部分配電機直聯組成；NO6.3-20除上述部分外還有傳動組部分：

葉輪---由12片傾翼形葉片焊接于曲線型輪蓋于平板型的輪盤中間，均用鋼板制造，并經過靜，動平衡校正，空氣性能良好，效率好，運轉平穩。

外殼-用普通鋼板焊接而成的蝸形體。外殼形成兩種不同形式，NO.2.8-5外殼整體，無法拆卸，NO16B、20B外殼形成三開式，除沿中分水平面分為兩半外，上半部沿垂直中心線分為兩半，用螺栓連接，維護時可垂直吊起轉子。

進氣口-制作收斂流線型的整體結構，用螺栓固定在鼓風機進氣口的一側。

傳動組-由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器構成。主軸由優良鋼加工制作。No6.3-12.5四個機號，軸承箱整體結構，且裝有溫度計和油標，NO16B、20B兩個機號風機用二只并列軸承座，在軸承座上裝有溫度計，采用軸承滑脂潤滑。

4-68-11.2C-75kw離心式風機
