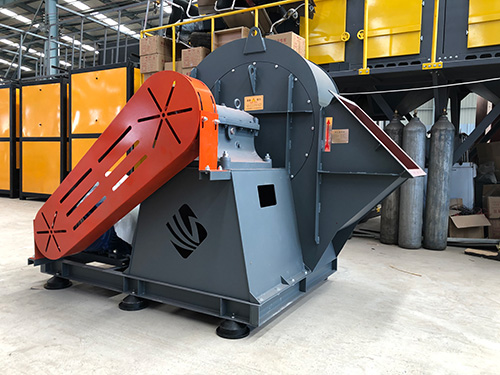

4-68-11.2C-75kw離心通風機

4-68-11.2C-75kw離心風扇可制成右旋和左旋兩種類型。電機端正視，出口順時針右轉，反之為左轉。鼓風機的傳動方式有a、b、c、d4種。5#以下鼓風機多采用a式，6.3#-12.5#采用c、d式，16#以上采用b式

.a:電機直接

B/C:帶式

D:彈性聯軸器傳動式

4-68-11.2C-75kw離心鼓風機結構

1、葉輪:由后傾翼型葉片、曲線型前盤和平板后盤構成，均由鋼板制成，經過靜態、動平衡校正，空氣性能優異，效率好，運轉平穩。后傾葉輪使風機性能曲線平坦，大流不易超負荷。

2、外殼:采用碳鋼焊接制作，可制作2種不同類型，12.5#以下為整體類型，16#以上為開型，用螺栓連接。

3、進氣口:制作收斂式流線型的整體結構，風扇側面和軸向品行的截面為曲線形狀，氣體順利進入葉輪，損失小。

4、傳動組：傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組(氣體溫度大于80攝氏度采用水冷傳動，給軸承室降低工作溫度，延長使用壽命）

4-68-11.2C-75kw離心通風機使用注意事項：

一、離心鼓風機的使用過程中，需要對溫度計及油標的靈敏性定期檢查，并應控制軸承箱油位在規定的允許范圍內。e式傳動的軸承座應定期檢查，清洗和補充潤滑油，以免軸承燒壞。

二、4-68-11.2C-75kw離心風機發現流量過大，不符合使用要求，或短時間內需要較小的流量，可利用節流裝置進行調節。在使用鼓風機開車、停車或運轉過程中，如發現不正常現象時，應立即進行檢查。

三、除每次拆修后，應更換潤滑油外，還應定期更換潤滑油。對于檢查發現的小故障，應及時查明原因，盡量取消或處理，如小故障不能取消或發現大故障，應及時進行檢查。

。

4-68-11.2C-75kw離心通風機
